產品名稱： Q941F-10S電動調節球閥[ 2021-06-04 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Q941F-10S電動調節球閥產品介紹

上海湖泉閥門有限公司電動調節球閥閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA 信號及220V AC 電源即可控制運轉。常用于管道介質的遠程開、關（接通、切斷介質）控制。電動球閥標準GB/T21465-2008《閥門術語》中定義為：啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的電動閥門。采用CAD三維設計系統優化設計，并嚴格按國家標準、行業標準以及ISO9001國際質量認證體系標準組織生產，確保產品質量。 Q941F-10S電動調節球閥主體材質有鑄鐵、碳鋼、不銹鋼、鉻相鋼、合金鋼等特殊用鋼，完全根據用戶介質的使用工況要求， Q941F-10S電動調節球閥閥門內部材料與密封結構提供優質配置滿足客戶的不同要求，使自控閥門在各種壓力、溫度，及介質嚴苛復雜引牛下確保其密封性，抗磨性.耐腐蝕性及安全性，是實現管道遠距離集中式、也可單獨控制的自動化裝置。

二、Q941F-10S電動調節球閥產品主要技術指標

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1								350：1

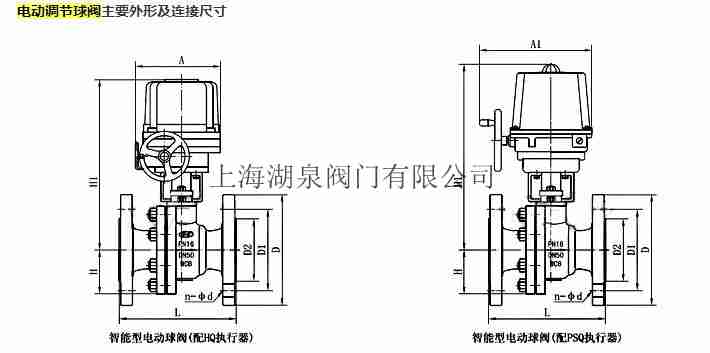

三、Q941F-10S電動調節球閥產品主要尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構型號而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
