硬密封閘閥閥門首頁 > 產品展示 > 閘閥 > 硬密封閘閥 >

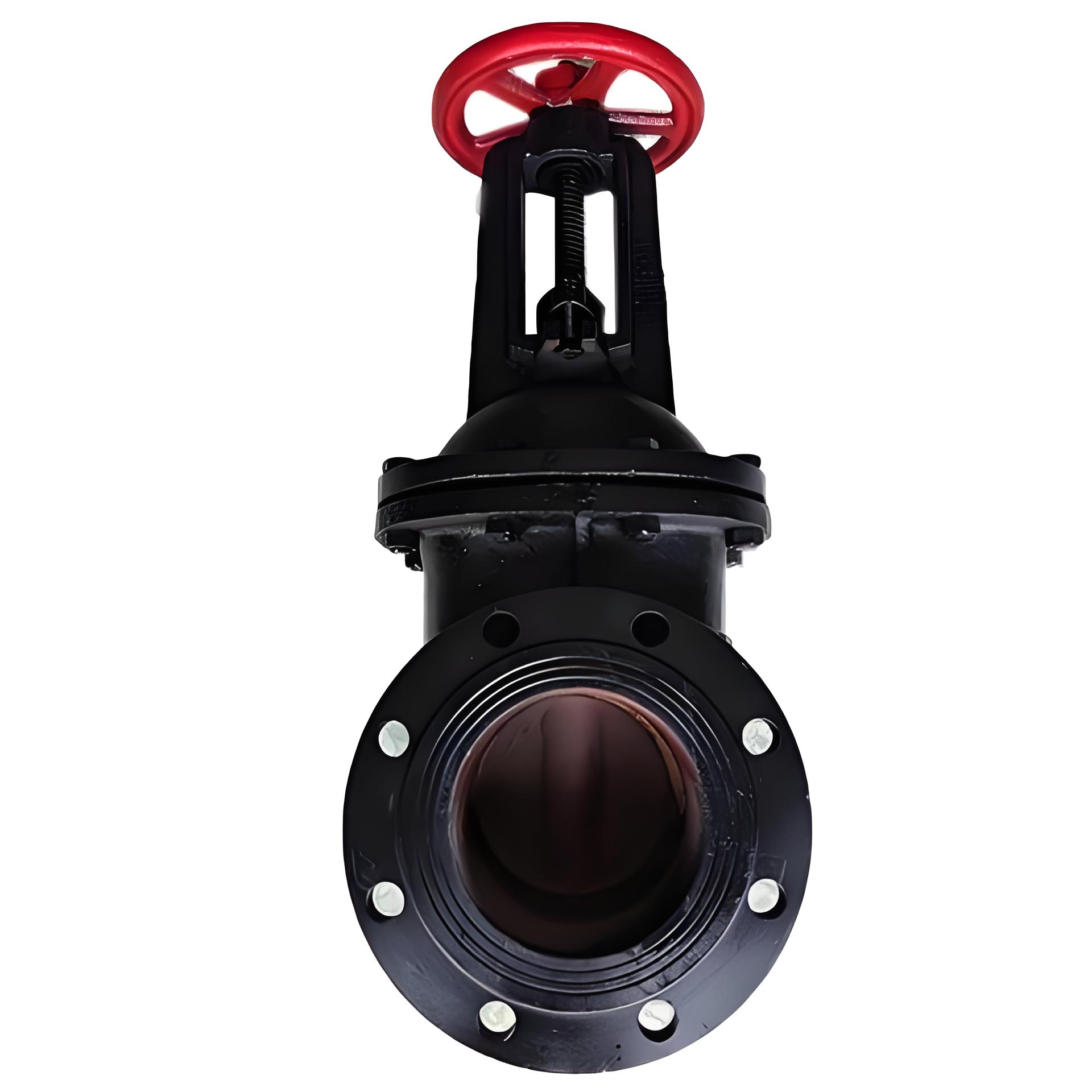

產品名稱：Z45T-10型暗桿楔式閘閥DN100\DN300[ 2024-12-26 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • Z45T-10型暗桿楔式閘閥是一種廣泛應用于石油、化工、制藥、電力等行業的閥門，主要用于在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上進行啟閉操作。該閥門具有以下特點：
    ‌適用范圍‌：廣泛適用于石油、化工、制藥、電力等行業，適用于公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路‌。 ‌工作原理‌：通過手動轉動手輪，利用手輪與閥桿的螺紋進退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用‌。 ‌結構特點‌：暗桿楔式閘閥具有流動阻力小、啟閉省力、水錘現象不易產生等優點。然而，其密封面易磨損，影響使用壽命，且價格較貴‌。

    技術參數和零件材料

    • ‌型號‌：Z45T-10
    • ‌公稱壓力‌：1.0MPa
    • ‌試驗壓力‌：1.1MPa
    • ‌工作溫度‌：≤100-200℃
    • ‌使用介質‌：水、蒸汽、油
    • ‌主要零件材料‌：閥體、閥蓋、閘板為灰鑄鐵或鑄鋼，密封圈為不銹鋼，閥桿為碳鋼或不銹鋼，填料為浸油石棉盤根‌




  • 產品外形及結構尺寸

    Z45T-10 型暗桿楔式單閘板閘閥主要外形及結構尺寸（mm）
    DN L D D1 D2 z×Φd H
    50 178 165 125 102 4×Φ19 285
    65 190 185 145 122 4×Φ19 305
    80 203 200 160 138 8×Φ19 330
    100 229 220 180 158 8×Φ19 405
    125 254 250 210 188 8×Φ19 460
    150 267 285 240 212 8×Φ23 506
    200 292 340 295 268 8×Φ23 610
    250 330 395 350 320 12×Φ23 730
    300 356 445 400 370 12×Φ23 950
    Z45T-16Q 型暗桿楔式單閘板閘閥主要外形及結構尺寸（mm）
    DN L D D1 D2 z×Φd H
    50 178 165 125 102 4×Φ19 285
    65 190 185 145 122 4×Φ19 305
    80 203 200 160 138 8×Φ19 330
    100 229 220 180 158 8×Φ19 405
    125 254 250 210 188 8×Φ19 460
    150 267 285 240 212 8×Φ23 506
    200 292 340 295 268 12×Φ23 610
    250 330 405 355 320 12×Φ28 730
    300 356 460 410 378 12×Φ28 950
    350 381 520 470 438 16×Φ28 1125
    400 406 582 525 490 16×Φ31 1200
    450 432 640 585 550 20×Φ31 1320
    500 457 715 650 610 20×Φ34 1410
    600 508 840 770 725 20×Φ37 1500
    700 610 910 840 795 24×Φ37 1700
    800 660 1025 950 900 24×Φ40 1850
    900 711 1125 1050 1000 28×Φ40 2250
    1000 811 1255 1170 1115 28×Φ43 2400

  • 閥
