閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

電動閘閥dn150的外形尺寸和產品結構圖

[ 2022-06-27 ]
国产麻豆剧传媒精品国产AVdn150電動閘閥產品的詳細參數、實時報價、優質商品批發/供應商,您還可以免費提供詢價信息等。電動閘閥DN150智能一體化電動閥 帶485通訊 ,月均發貨速度: 驅動方式電動 用途啟閉閥門 原產地中國 , Z941H-25C DN150電動閘閥 Z941H-10P DN50,Z941H-10P DN65,Z941H-10P DN80,Z941H-10P DN100/DN250電動閘閥Z941H-10P ... 型號:DN150,DN200,DN300,DN400,DN500,DN600,DN800(可定制),  可以通過電控箱來控制來電關或者開的電動閘閥。電動閘閥產品廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

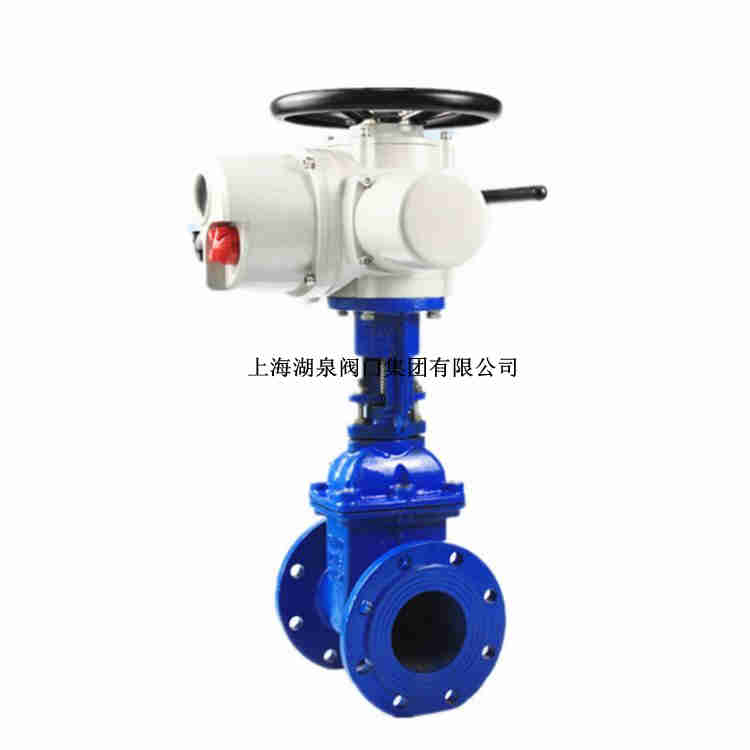

電動閘閥
電動閘閥dn150的外形尺寸和產品結構圖Z941H-10P DN50,Z941H-10P DN65,Z941H10P DN80,Z941H-10P DN100/DN250 Z941H-10P DN150,不銹鋼電動閘閥Z941H-10P DN125,Z941H-10P DN150,Z941H-10P DN200 電動閘閥Z941H-16C DN50,Z941H-16C DN65,Z941H16C DN80,Z941H-16C DN100/DN250 Z941H-16C DN150,防爆電動閘閥Z941H-16C DN125,Z941H-16C DN150,Z941H-16C DN200 電動閘閥Z941H-16P DN50,Z941H-16P DN65,Z941H16P DN80,Z941H-16P DN100/DN250 Z941H-16P DN150,不銹鋼電動閘閥Z941H-16P DN125,Z941H-16P DN100,Z941H-16P DN200 電動閘閥Z941H-25C DN50,Z941H-25C DN65,Z941H25C DN80,Z941H-25C DN100/DN250 Z941H-25C DN150,防爆電動閘閥ZB941H-25C DN125,ZB941H-25C DN150,ZB941H-25C DN200 電動閘閥Z941H-40C DN50,ZB941H-40C DN65,ZB941H40C DN80,ZB941H-40C DN100/DN250 ZB941H-40C DN150,防爆電動閘閥ZB941H-40C DN125,ZB941H-40C DN150,ZB941H-40C DN200 電動閘閥Z941Y-100 DN50,Z941Y-100 DN65,Z941Y-100 DN80,Z941Y-100 DN100/DN150
 dn150電動閘閥

電動閘閥dn150的外形尺寸和產品結構圖

公稱壓力PN(MPa) 公稱通徑
DN(mm)
標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 質量(kg)
1.6 50 230 160 125 100   16 3   4-φ18 590 645 48
65 290 180 145 120   18 3   4-φ18 590 690 60
80 310 195 160 135   20 3   8-φ18 590 715 65
100 350 215 180 155   20 3   8-φ18 590 770 71
125 400 254 210 185   22 3   8-φ18 590 780 119
150 480 280 240 210   24 3   8-φ23 590 810 210
200 600 335 295 265   26 3   12-φ23 810 967 320
250 622 405 355 320   30 3   12-φ25 810 1143 550
300 698 460 410 375   30 4   12-φ25 830 1292 785
2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
65 290 180 145 120   22 3   8-φ18 590 690 65
80 310 195 160 135   22 3   8-φ18 590 715 67
100 350 230 190 160   24 3   8-φ23 590 770 73
125 400 270 220 188   28 3   8-φ25 590 780 127
150 480 300 250 218   30 3   8-φ25 810 810 215
200 600 360 310 278   34 3   12-φ25 810 967 322
250 622 425 370 332   36 3   12-φ30 830 1143 585
300 698 485 430 390   40 4   16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590
