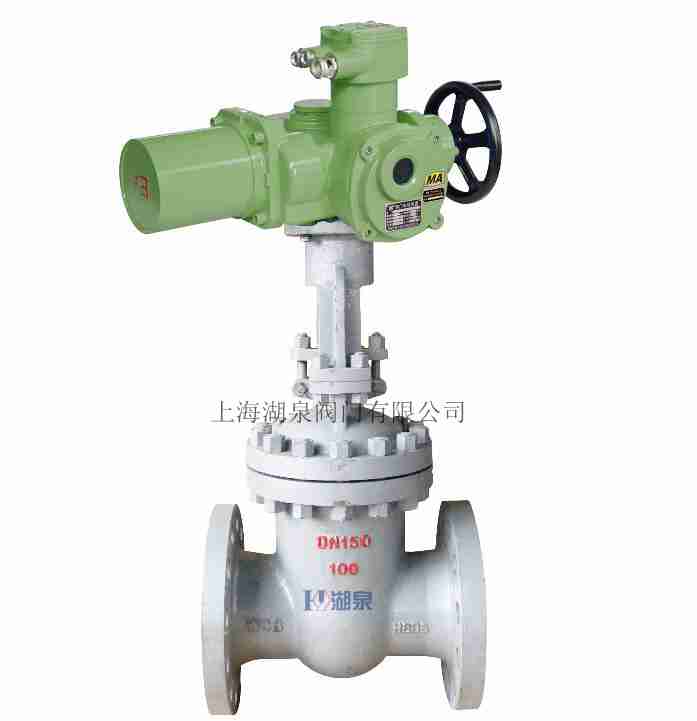

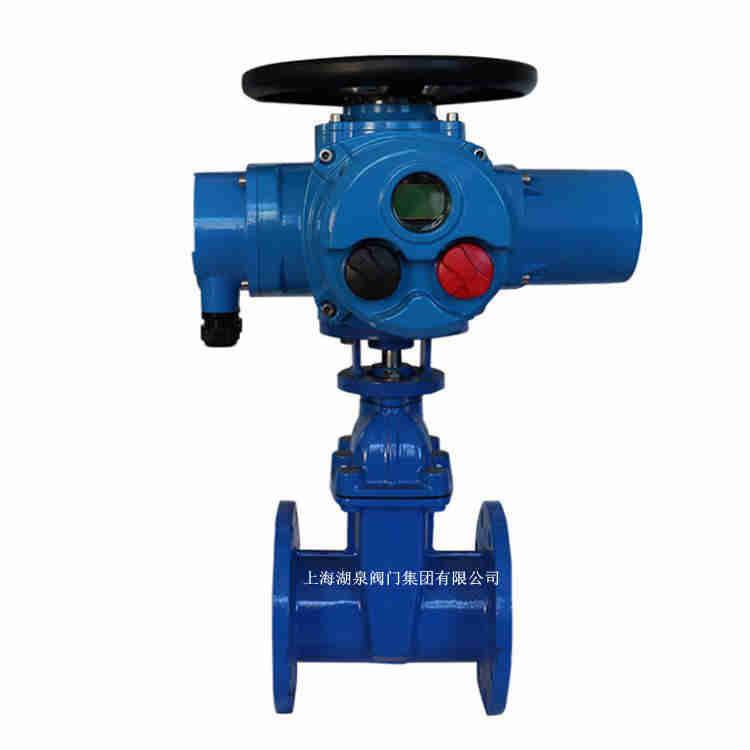

電動閘閥Z941H-16cDN100產品詳細說明書，国产麻豆剧传媒精品国产AV系引進設備配套用閥門的專業生產軟密封電動閘閥廠家，多年從事進口閥門的國產化工作，并不斷吸收*進的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。電動閘閥產品概述：可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。 電動閘閥Z941H-16cDN100產品詳細說明書主要優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
公稱壓力：1.0～2.5MPa
工作溫度:0～120℃
法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm
適用介質:水、油、氣等
試驗標準:GB/T13927 API598/6/7 1、設計制造按JB/T3595等標準,可與國產設備配套使用
2、閥門中腔采用壓力自緊式密封結構、密封性能好,支管兩端為焊接結構。
3、閘板與閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4、閥桿經調質和表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。 電動閘閥Z941H-16cDN100產品詳細說明書產品引用標準
制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定;
結構長度按E101的規定或按用戶提供尺寸;
焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

 電動法蘭閘閥外形尺寸(PN25)

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
